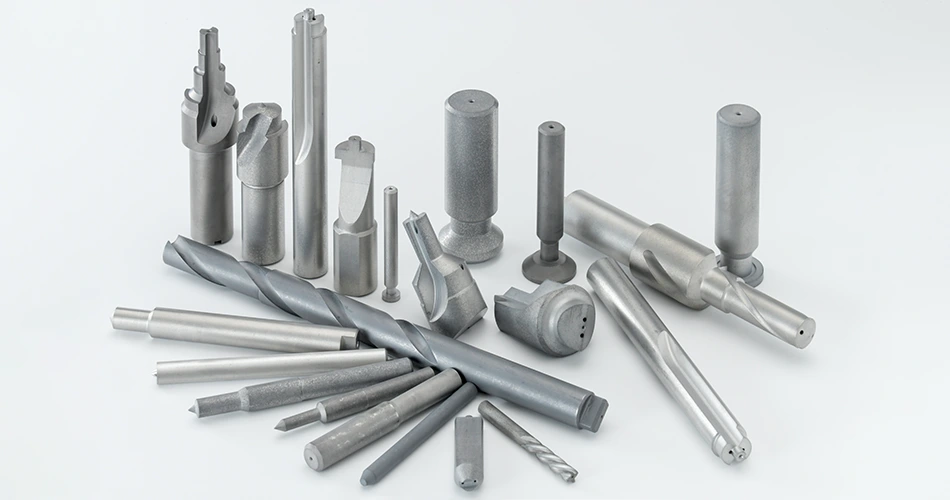

结合被切削材选择素材，并通过阶梯加工，倒角加工，槽加工，先端角加工，直线形有孔加工・Y形有孔加工等各种形状的加工使毛坯的形状更接近成品，提高加工效率。
可以成型加工的材质
单位：（毫米）
| 外徑 Φ | Φ3～Φ25 | AF312 AF510 AF512 AF805 |
Φ3～Φ35 | AF308 AF513 AF810 AF906 |
|---|
| 全長 L | Φ3～Φ25 | ～ 330L |
|---|---|---|
| Φ25～Φ35 | ～ 170L |
材質的特性一覽
| 分类 | 材质 | ISO分类记号 | 粒度 | 结合剂含量 | 抗折力 | 洛氏硬度 | 維氏硬度 | 断裂韧性 | 杨氏模量 |
|---|---|---|---|---|---|---|---|---|---|
| (㎛) | (wt%) | (GPa) | HRA | HV(GPa) | (MPa・m 1/2 ) | (GPa) | |||
| 超超微粒 | AF209 | — | 0.2 | 9.0 | 4.0 | 93.5 | 20.4 | 5.5 | 610 |
| AF308 | — | 0.3 | 8.0 | 3.8 | 93.6 | 19.4 | 6.0 | 610 | |
| AF310 * | — | 0.3 | 10.0 | 4.1 | 93.0 | 18.1 | 7.3 | 590 | |
| AF312 | — | 0.3 | 12.0 | 4.4 | 92.5 | 17.3 | 8.3 | 570 | |
| 超微粒 | AF505 * | — | 0.5 | 5.0 | 3.6 | 93.6 | 20.1 | 6.7 | 650 |
| AF510 | — | 0.5 | 10.0 | 4.0 | 92.4 | 17.0 | 8.2 | — | |
| AF512 | — | 0.5 | 12.0 | 4.4 | 92.0 | 16.3 | 9.0 | — | |
| AF513 | — | 0.5 | 13.0 | 4.2 | 91.4 | 15.6 | 8.6 | 560 | |
| 微粒 | AF805 | K01 | 0.8 | 5.0 | 3.3 | 93.2 | 17.7 | 6.3 | 660 |
| AF806 * | K10 | 0.8 | 6.0 | 3.5 | 93.0 | 17.6 | 7.5 | 640 | |
| AF810 | K20 | 0.8 | 10.0 | 3.8 | 91.4 | 15.2 | 9.9 | — | |
| AF906 | K10 | 0.9 | 6.0 | 3.4 | 92.4 | 17.3 | 6.5 | — |
可能的加工形狀範例可能的加工形状范例
下列以外的多种形状也可加工。
请另外咨询我们。
标准尺寸
也可以按指示尺寸进行加工。
请另外咨询我们。
凹形中心孔尺寸
单位：（毫米）
| 外径（Φ） | ΦD | Φd | L | ||
|---|---|---|---|---|---|
| 3.0 | ～ | 3.5 | 1.3 | 0.8 | 1.43 |
| 3.6 | ～ | 6.3 | 1.5 | 1.0 | 1.63 |
| 6.4 | ～ | 10.0 | 2.0 | 1.5 | 2.23 |
| 10.1 | ～ | 3.0 | 2.0 | 3.87 | |
凸形中心孔尺寸
单位：（毫米）
| 外径 ΦD | Φd | ||
|---|---|---|---|
| 3.0 | ～ | 5.0 | 3.0 |
| 5.1 | ～ | 10.0 | 4.0 |
| 10.1 | ～ | 20.0 | 5.0 |
| 20.1 | ～ | 6.0 | |
倒角尺寸
单位：（毫米）
| 外徑 ΦD | 倒角尺寸 | ||
|---|---|---|---|
| 3.0 | ～ | 5.0 | 0.5 |
| 5.1 | ～ | 10.0 | 1.0 |
| 10.1 | ～ | 15.0 | 1.5 |
| 15.1 | ～ | 20.0 | 1.8 |
| 20.1 | ～ | 25.0 | 2.0 |
| 25.1 | ～ | 2.5 | |
